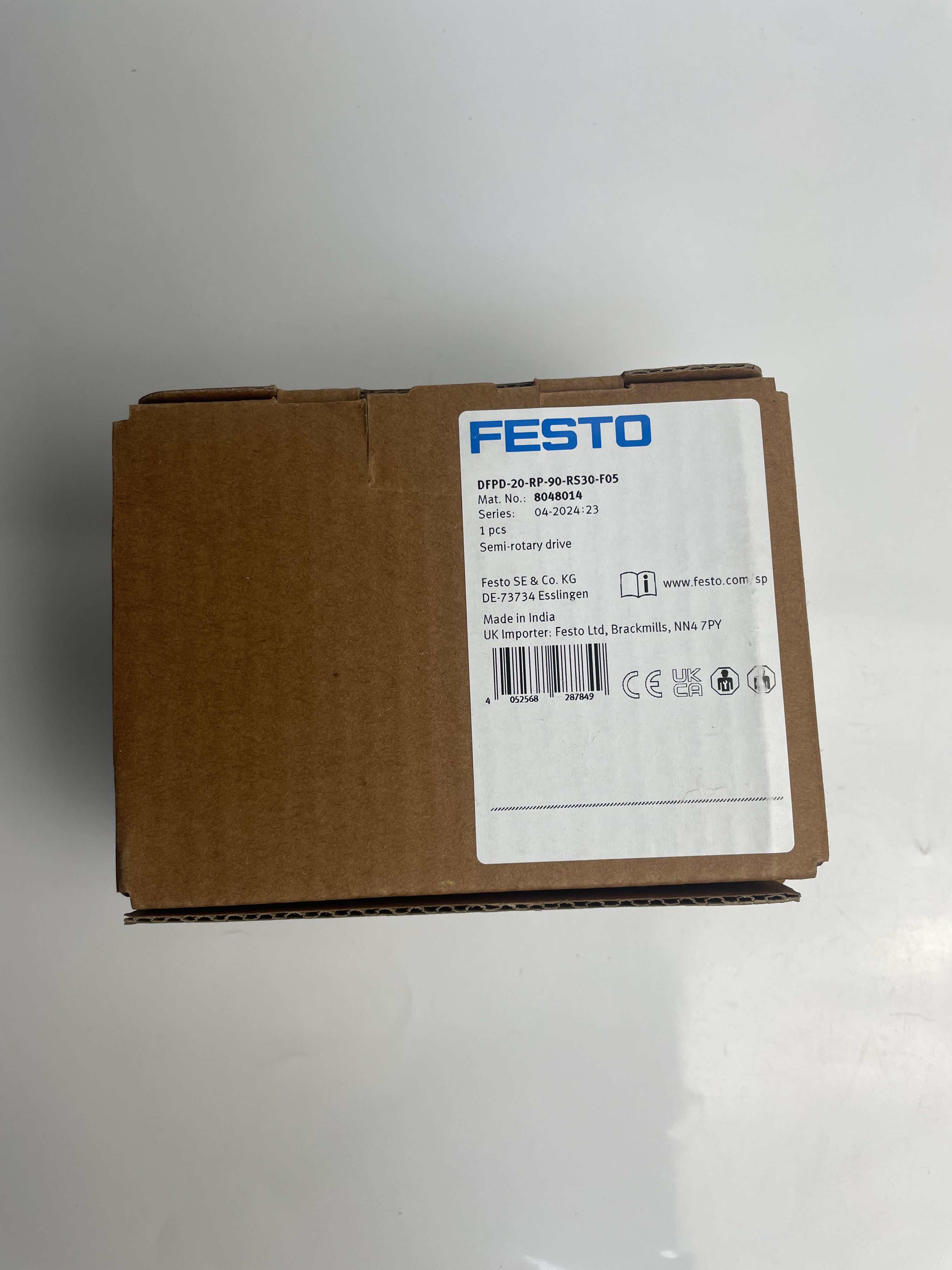

FESTO 费斯托 DFPD-20-RP-90-RS30-F05 8048014 角行程驱动器_FESTO_产品展示_深圳瑞博机电设备有限公司--FESTO\LAPP\东土科技战略合作伙伴

阀驱动器规格20
法兰孔型F05
摆角90 deg
0° 的端位调节范围-5 deg ... 5 deg
额定摆角时的终端位置调节范围-5 deg ... 5 deg
轴连接深度12 mm
接头符合标准ISO 5211
安装位置可选
工作模式单作用
结构特点齿轮齿条
关闭方向向右关闭
符号00991266
阀接口符合标准VDI/VDE 3845 (NAMUR)
定位器和位置传感器的连接点符合标准VDI/VDE 3845 尺寸 AA 1
设备类型符合 VDMA 66413安全设备
安全功能安全功能包括在压缩空气关闭且弹簧室排空时，气缸切换到规定的安全开关位置。这种开关运动是通过弹簧组件的弹力实现的。
安全完整性等级 (SIL)可达 SIL 2 低要求模式在冗余架构中，最高可达 SIL 3 可达 SIL 1 高要求模式
安全功能认证符合 ISO 13849 和 IEC 61508 (SIL)产品可用于 SRP/CS，可达 SIL 2 等级（低要求）产品可用于 SRP/CS，可达 SIL 1 等级（高要求）在冗余架构中，最高可达 SIL 3
爆破压力24 bar
工作压力0.2 Mpa ... 0.8 Mpa
工作压力2 bar ... 8 bar
工作压力29 psi ... 116 psi
额定工作压力0.3 Mpa
标称工作压力3 bar
额定工作压力43.5 psi
海事分类参见证书
CE 认证（见合格声明）符合欧盟防爆指令 (ATEX)
CE 标记（见合格声明）根据 UK EX 指令
欧盟境外防爆认证EPL Db (GB) EPL Gb (GB)
防爆区 1 (ATEX) 1 区 (UKEX) 区 2 (ATEX) 区 21 (ATEX) 21 区 (UKEX) 区 22 (ATEX)
证书签发机构DNV TAP00001CE 德国技术监督协会 (TÜV) Rheinland 968/V 1106.01/2023
ATEX 气体类别II 2G
ATEX 防尘类别II 2D
气体防爆阻燃类型Ex h IIC T4 Gb X
防尘防爆阻燃类型Ex h IIIC T105°C Db X
防爆环境温度-20°C <= Ta <= +80°C
工作介质压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明露点至少比环境温度和介质温度低 10 °C 可用润滑介质工作（之后须一直润滑介质工作）
油漆湿润缺陷物质（PWIS）符合性VDMA24364-B1/B2-L
储存温度-20 °C ... 60 °C
环境温度-20 °C ... 80 °C
标称工作压力下及 0° 摆角时的扭矩7.4 Nm
标称工作压力下及 90° 摆角时的扭矩3.8 Nm
扭矩说明参照安装法兰和联轴器的规格，驱动器的工作扭矩不得高于 ISO 5211 中列出的最大允许扭矩。
0° 摆角时的弹簧复位扭矩3.6 Nm
90° 摆角时的弹簧返回扭矩7.1 Nm
平均危险失效时间 (MTTFd)1126 年
每小时的故障概率 (PFH)1.01E-7
要求时失效概率 (PFD)7.8E-4
6 bar 时，0°-额定摆角-0°每个循环的耗气量0.8 l
产品重量1371 g
轴接口T11
气动接口G1/8
材料说明RoHS 合规
底座材料阳极氧化精制铝合金
盖子材料涂层压铸铝
密封件材料NBR
弹簧材料弹簧钢
外壳材料阳极氧化精制铝合金
活塞材料压铸铝
轴承材料POM
凸轮材料高合金不锈钢
螺钉材料高合金不锈钢
轴材料镀镍钢
