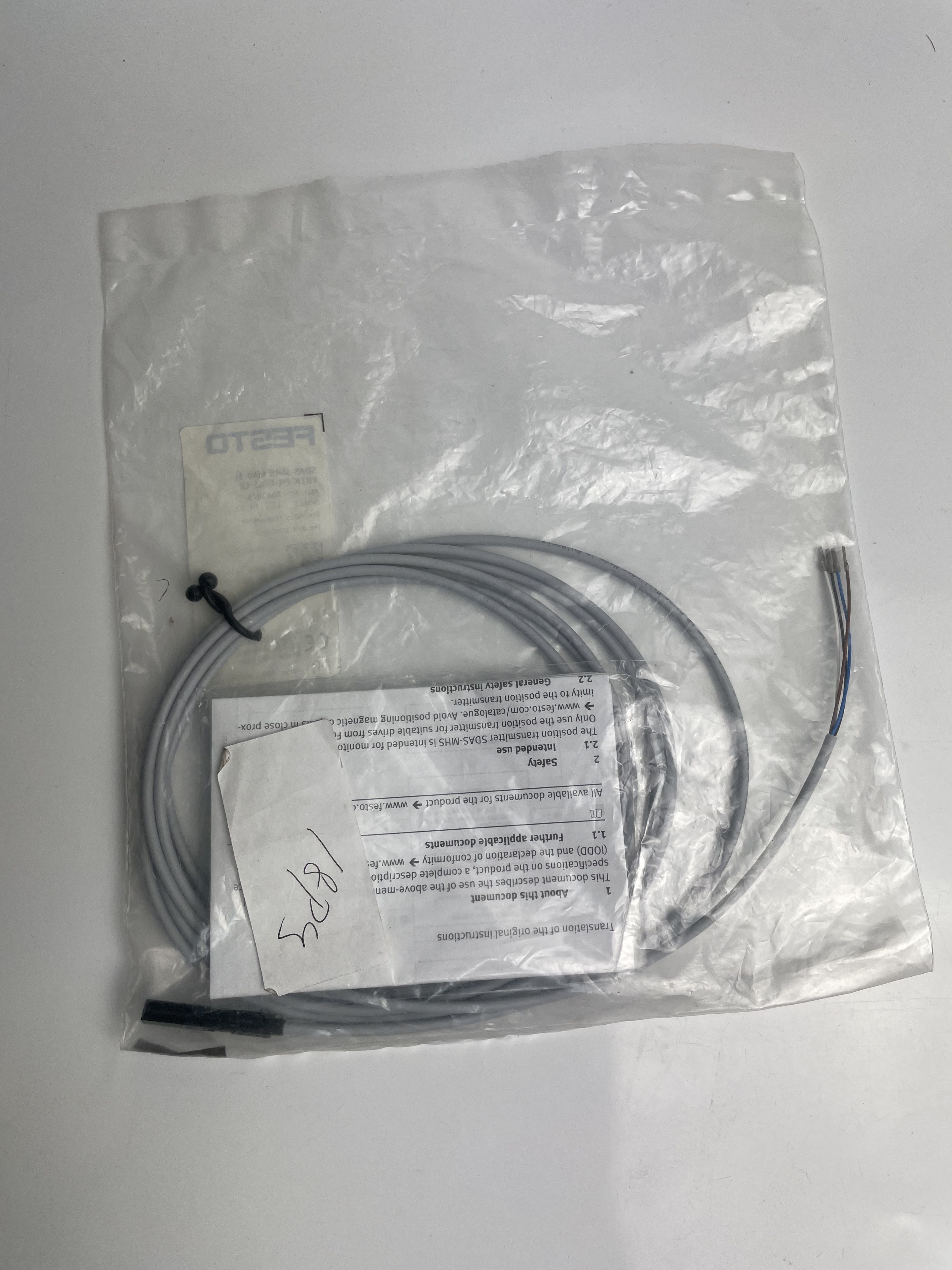

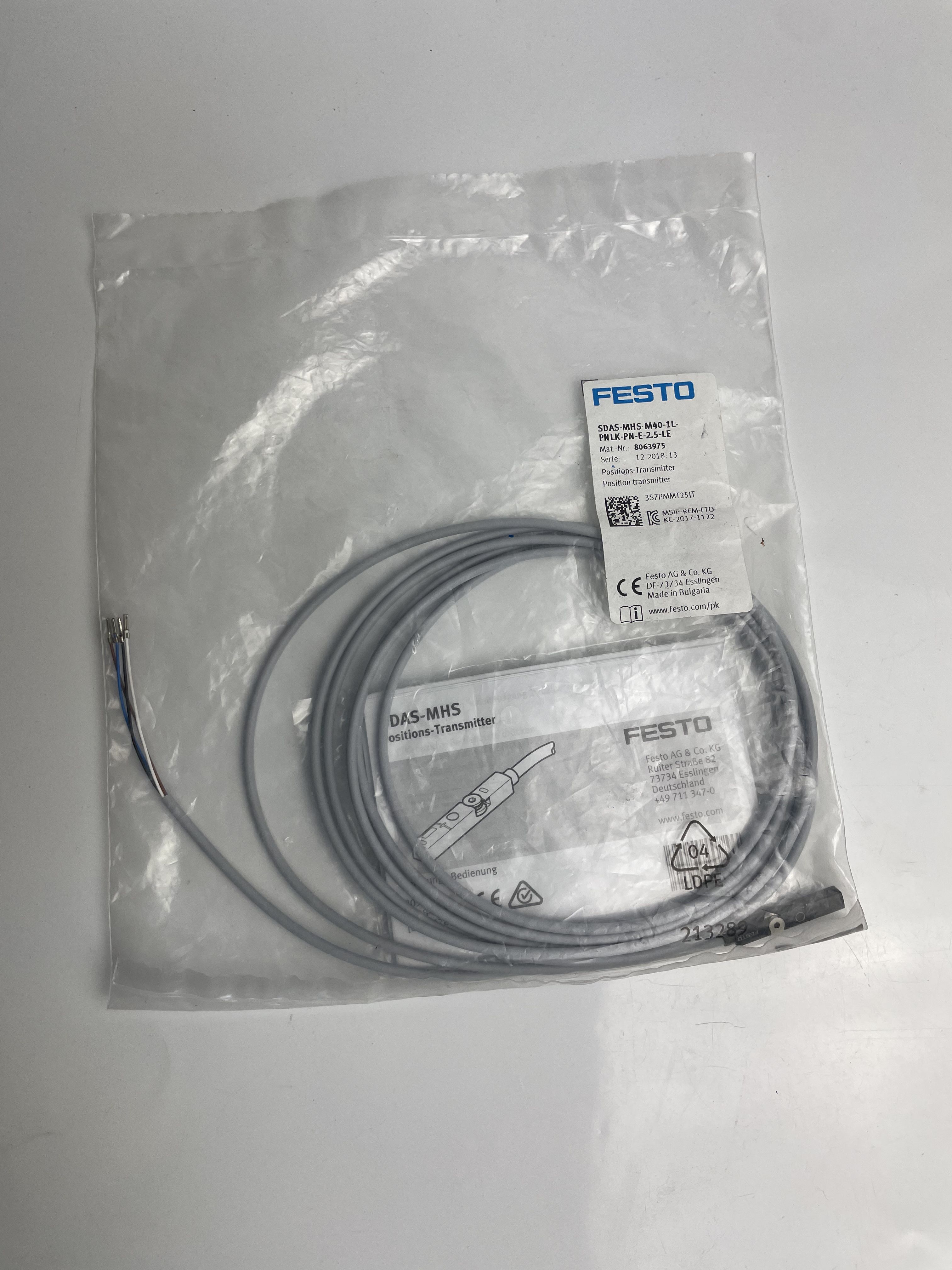

FESTO 费斯托 SDAS-MHS-M40-1L-PNLK-PN-E-2.5-LE 8063975 位置变送器_FESTO_产品展示_深圳瑞博机电设备有限公司--FESTO\LAPP\东土科技战略合作伙伴

技术参数

设计用于 T 型槽
符号00995894
认证RCM 商标 c UL us 认证 (OL)
CE 认证（见合格声明）符合欧盟电磁兼容性指令符合欧盟 RoHS 指令
CE 标记（见合格声明）符合英国 EMC 指令符合英国 RoHS 指令
证书签发机构UL E232949
材料说明RoHS 合规不含卤素
使用说明https://www.festo.com/Drive-Sensor-Overview
测得变量位置
测量原理磁性霍尔
传感范围≤52000 µm
环境温度-40 °C ... 80 °C
典型采样间隔2 ms
最大移动速度3 m/s
位移分辨率≤0.02 mm
重复精度0.2 mm
开关输出2x PNP 或 2x NPN，可调
开关元件功能常闭或常开触点，可切换
打开时间<4 ms
关闭时间<4 ms
最大开关频率125 Hz
最大开关输出电压 DC30 V
最大输出电流50 mA
最大开关电容 DC1.5 W
电压降<0.5 V
线性误差典型值± 1 mm
短路电流额定值是
过载保护可用
协议I-Port IO-Link®
IO-Link，协议版本装置 V 1.1
IO-Link，协议智能传感器配置文件
IO-Link，功能等级过程数据变量 (PDV) 标识诊断示教通道切换信号通道 (SSC)
IO-Link，通信模式COM2 (38.4 kBaud)
IO-Link，SIO-Mode 支持是
IO-Link，端口等级A
IO-Link，过程数据长度 IN2 个字节
IO-Link，过程数据内容 IN12 位 PDV（测得的位置值） 4 位 SSC（切换信号）
IO-Link，最短周期时间2.5 ms
工作电压范围 DC10 V ... 30 V
残余波纹10 %
空载电源电流<12 mA
反极性保护适用于所有电气连接
电气接口 1，连接类型电缆
电气接口 1，连接系统开放式
电气接口 1，接口/线芯数4
接口出口方向同轴向
电缆测试条件弯曲强度：符合 Festo 标准抗扭强度：> 300 000 个循环，±270°/0.1 m 拖链：> 500 万次循环，弯曲半径 28 mm
电缆长度2.5 m
电缆特征适用于拖链/机器人应用
电缆护套颜色灰色
电缆护套材料TPE-U(PUR)
安装方式螺钉夹紧可从槽的上方插入
安装位置可选
产品重量27 g
外壳材料加强型聚酰胺高合金不锈钢
开关状态指示黄色 LED
状态指示红色 LED
设置选项IO-Link® 电容式按钮
带移动电缆的环境温度-20 °C ... 70 °C
防护等级IP65 IP68
油漆湿润缺陷物质（PWIS）符合性VDMA24364-B2-L
适用于锂离子电池生产产品符合用于电池生产的 Festo 内部产品定义：禁止使用铜、锌、镍质量比例超过 1% 的金属。不包括钢铁中所含的镍、化学镀镍表面、印刷电路板、电缆、插头和线圈中
洁净室等级4 级，符合 ISO 14644-1
