阀功能两位五通，单稳态
驱动方式电控
宽度52 mm
标准额定流量（根据 DIN 1343 标准化）3700 l/min
工作气口G1/2
工作电压通过电磁线圈，须另外订购
工作压力0 Mpa ... 0.8 Mpa
工作压力0 bar ... 8 bar
结构特点提动座
复位类型弹簧复位
认证c UL us - 认证 (OL)
防护等级IP65
公称通径14 mm
网格尺寸69 mm
排气功能带节流选项
密封原理软密封
安装位置可选
手控装置锁定式
先导类型先导驱动
先导气源外部
流向不可逆
符号00991024
搭接重叠
先导压力 Mpa0.15 Mpa ... 0.8 Mpa
先导压力1.5 bar ... 8 bar
b 值0.32
关闭时间150 ms
打开时间21 ms
0 信号的最大正向测试脉冲2200 µs
信号为 1 的最大负向测试脉冲3700 µs
线圈的特性参数请参阅电磁线圈，须另外订购
工作介质压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC1 - 低耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性VDMA24364-B1/B2-L
储存温度-20 °C ... 60 °C
介质温度-10 °C ... 60 °C
先导介质压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度-5 °C ... 40 °C
产品重量1135 g
电气接口通过 F 型线圈，须另外订购
安装方式要么： 在气路板上 带通孔
先导排气口 84M5
先导气口 14G1/8
气接口，气口 1G1/2
气接口，气口 2G1/2
气接口，气口 3G1/2
气接口，气口 4G1/2
气接口，气口 5G1/2
材料说明RoHS 合规
密封件材料NBR TPE-U(PU)
外壳材料压铸铝
FESTO 费斯托 电磁阀 JMFH-5/2-D-1-C 150980
FESTO 费斯托 电磁阀 JMFH-5/2-D-1
FESTO 费斯托 电磁阀 MFH-5/2-D-1-C 150981
FESTO 费斯托 电磁阀 MFH-5/2-D-1-
FESTO 费斯托 气控阀 J-5/2-D-3-C 151865
FESTO 费斯托 气控阀 J-5/2-D-3-C
FESTO 费斯托 电磁阀 MN1H-5/3E-D-3-C 159707
阀功能三位五通中泄式驱动方式电控宽度65 mm标准额定流
FESTO 费斯托 真空发生器 VAD-ME-1/8 35554
FESTO 费斯托 真空发生器 VAD-ME-1/8

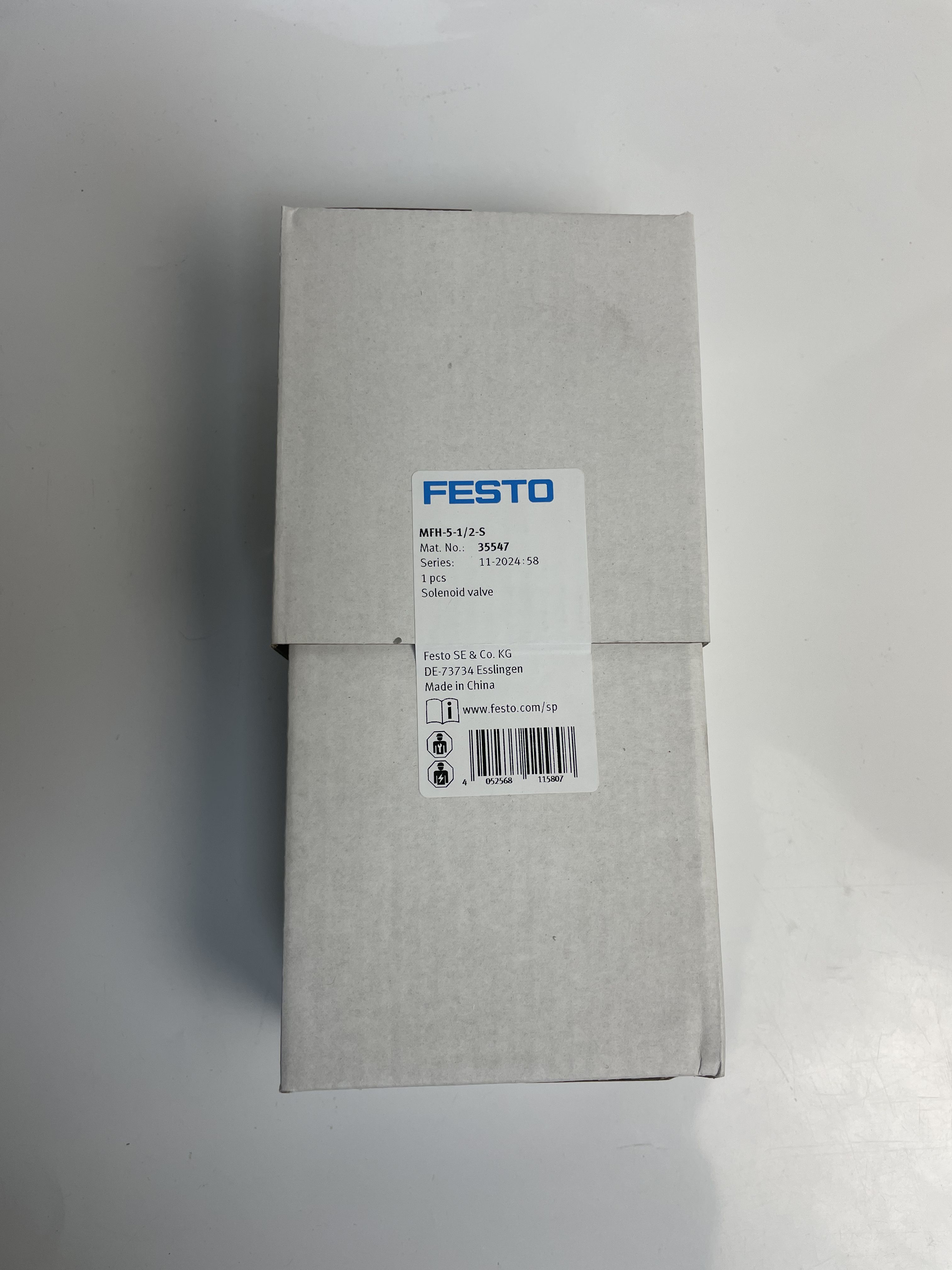

FESTO 费斯托 电磁阀 MFH-5-1/2-S 35547
