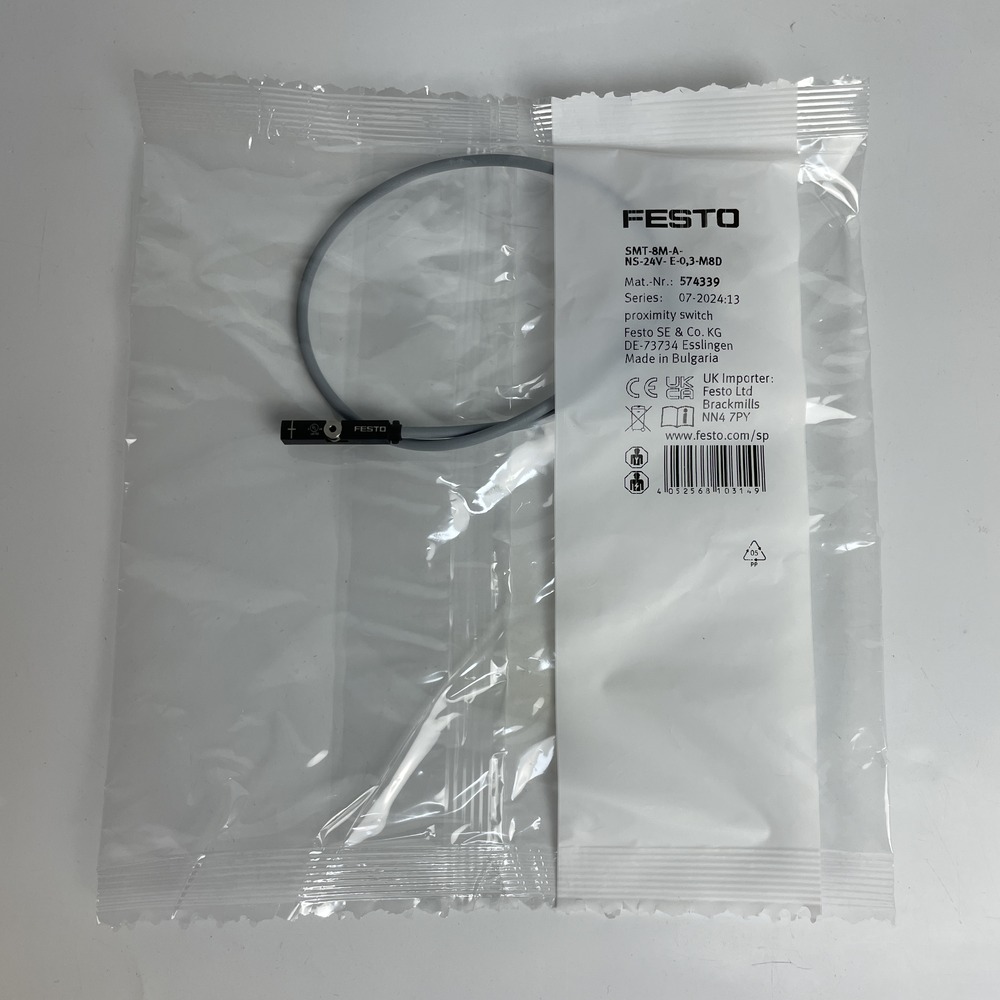

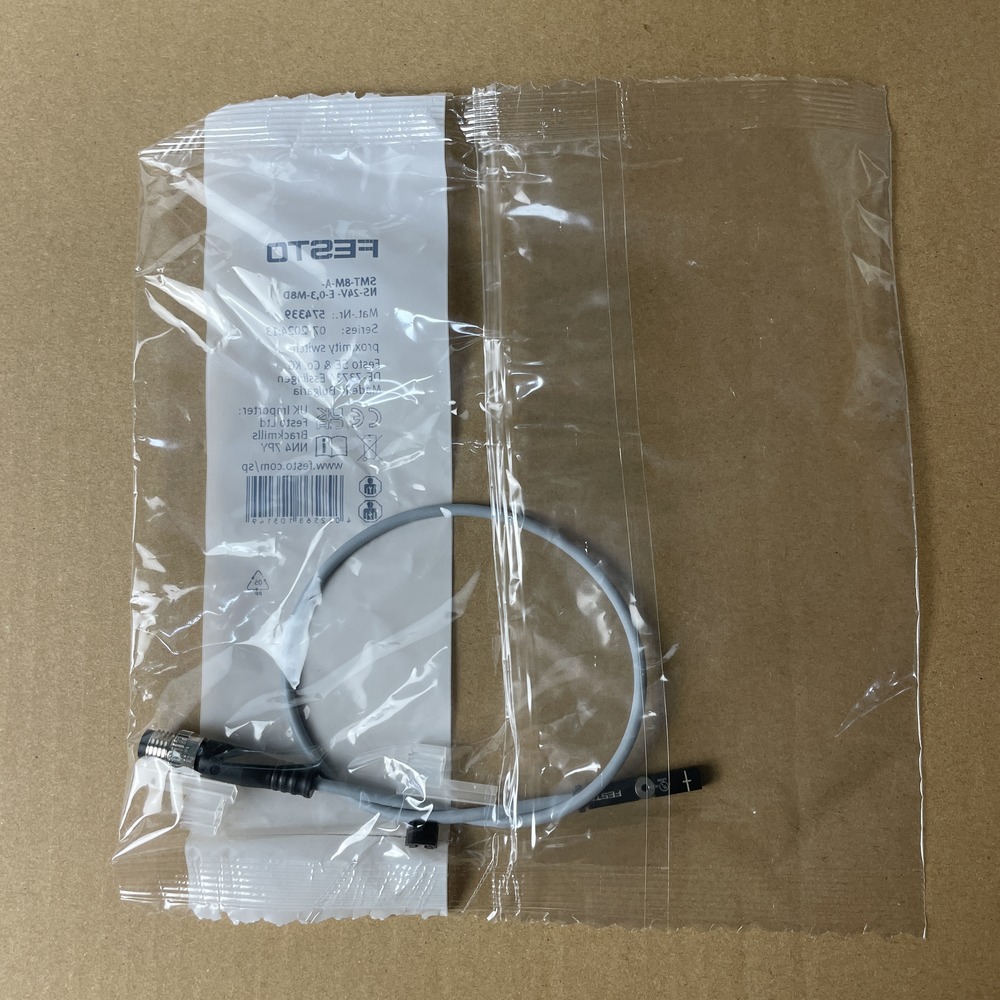

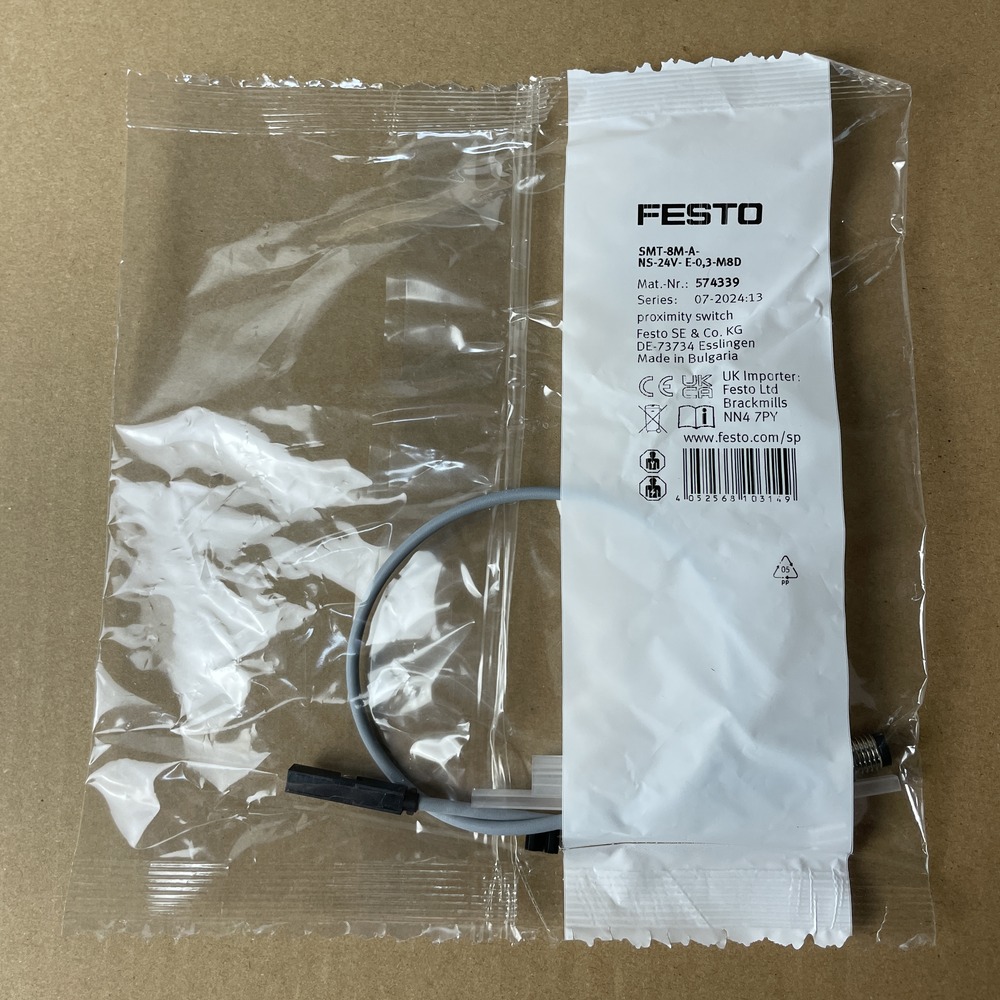

FESTO 费斯托 接近开关 SMT-8M-A-NS-24V-E-0,3-M8D 574339

设计

用于 T 型槽

基于标准

EN 60947-5-2

符号

00991150

认证

RCM 标志

c UL us - Listed (OL)

CE 认证（见合格声明）

符合欧盟电磁兼容性指令

符合欧盟 RoHS 指令

CE 标记（见合格声明）

符合英国 EMC 指令

符合英国 RoHS 指令

证书签发机构

UL E232949

特征

耐油

材料说明

符合 RoHS 标准

不含卤素

使用说明

https://www.festo.com/Drive-Sensor-Overview

测得变量

位置

测量原理

磁阻

环境温度

-40 °C ... 85 °C

重复精度

0.2 mm

开关输出

NPN

开关元件功能

常开触点

打开时间

≤1.3 ms

关闭时间

≤7.3 ms

最大开关频率

130 Hz

最大输出电流

100 mA

使用安装组件时的最大输出电流

100 mA

最大开关电容 DC

2.8 W

使用安装组件的最大开关电容，直流

2.8 W

电压降

<1.5 V

短路电流额定值

是

过载保护

是

额定工作电压 DC

24 V

工作电压范围 DC

5 V ... 30 V

反极性保护

适用于所有电气连接

电气接口 1，连接类型

带插头电缆

电气接口 1，连接系统

M8x1，A 编码，符合 EN 61076-2-104 标准

电气接口 1，接口/线芯数

3

电气接口 1，安装类型

螺丝紧固

可旋转

电接口 1，固定方式

与可旋转/不可旋转螺丝紧固兼容

电气接口 1，接口样式

00991155

接口出口方向

纵向

电触头材料

镀金铜合金

连接件外壳材料

TPE-U(PU)

螺丝紧固锁的材料

镀镍黄铜

电缆测试条件

根据要求提供测试条件

抗扭强度：> 300 000 个循环，±270°/0.1 m

弯曲疲劳强度：>50000 个循环，弯曲半径 5 mm

拖链：> 500 万次循环，弯曲半径 28 mm

电缆长度

0.3 m

电缆特征

适合于导向链中继/适用于机械臂

电缆护套颜色

灰色

电缆护套材料

TPE-U(PUR)

绝缘护套材料

PP

安装方式

螺栓固定

可从槽的上方插入

最大紧固扭矩

0.6 Nm

安装位置

任意

产品重量

8.9 g

外壳颜色

黑色

外壳材料

加强型聚酰胺

高合金不锈钢

开关状态指示

黄色 LED 指示灯

反向指示功能

橙色 LED 指示灯

带移动电缆的环境温度

-20 °C ... 85 °C

防护等级

IP65

IP68

IP69K

油漆湿润缺陷物质（PWIS）符合性

VDMA24364-B2-L

适用于锂离子电池生产

适用于铜/锌/镍值降低的电池生产 (F1a)

洁净室适用性，根据ISO 14644-14

静态安装的元件，根据 ISO 14644-1 无法进行有意义的评估
