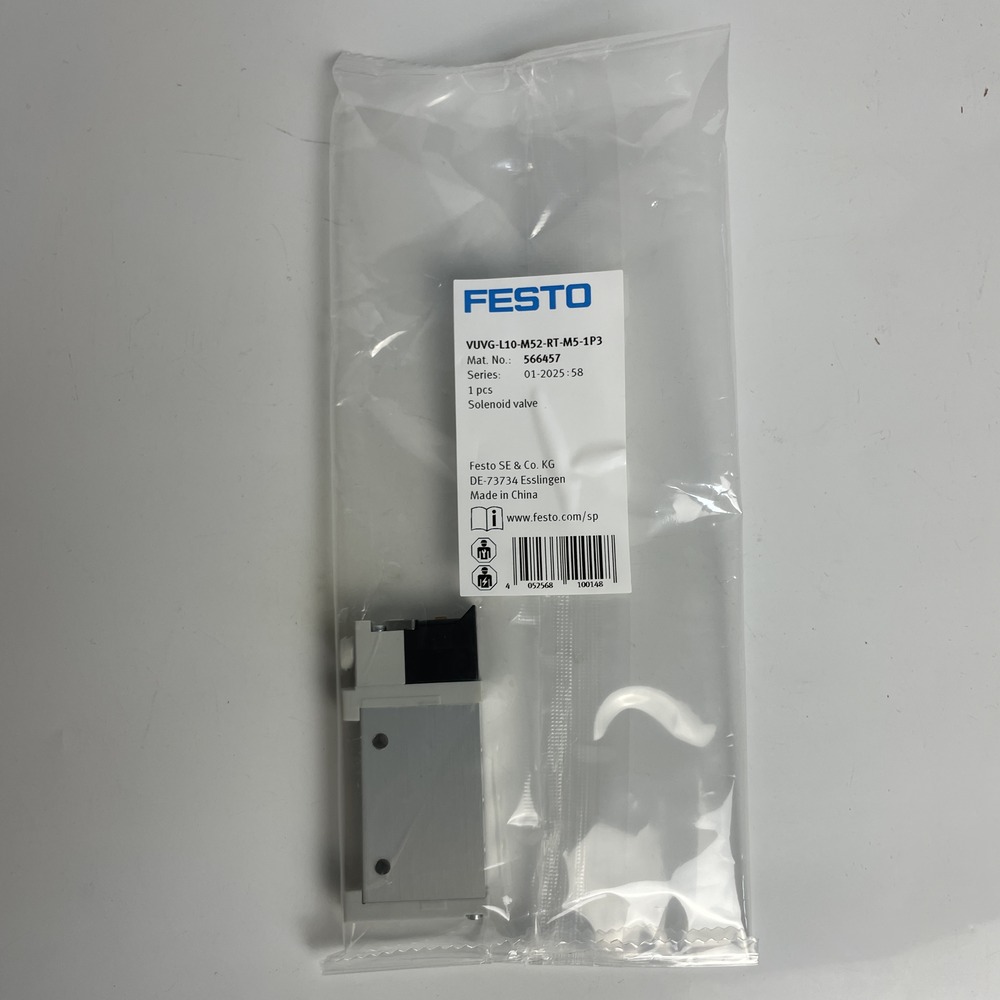

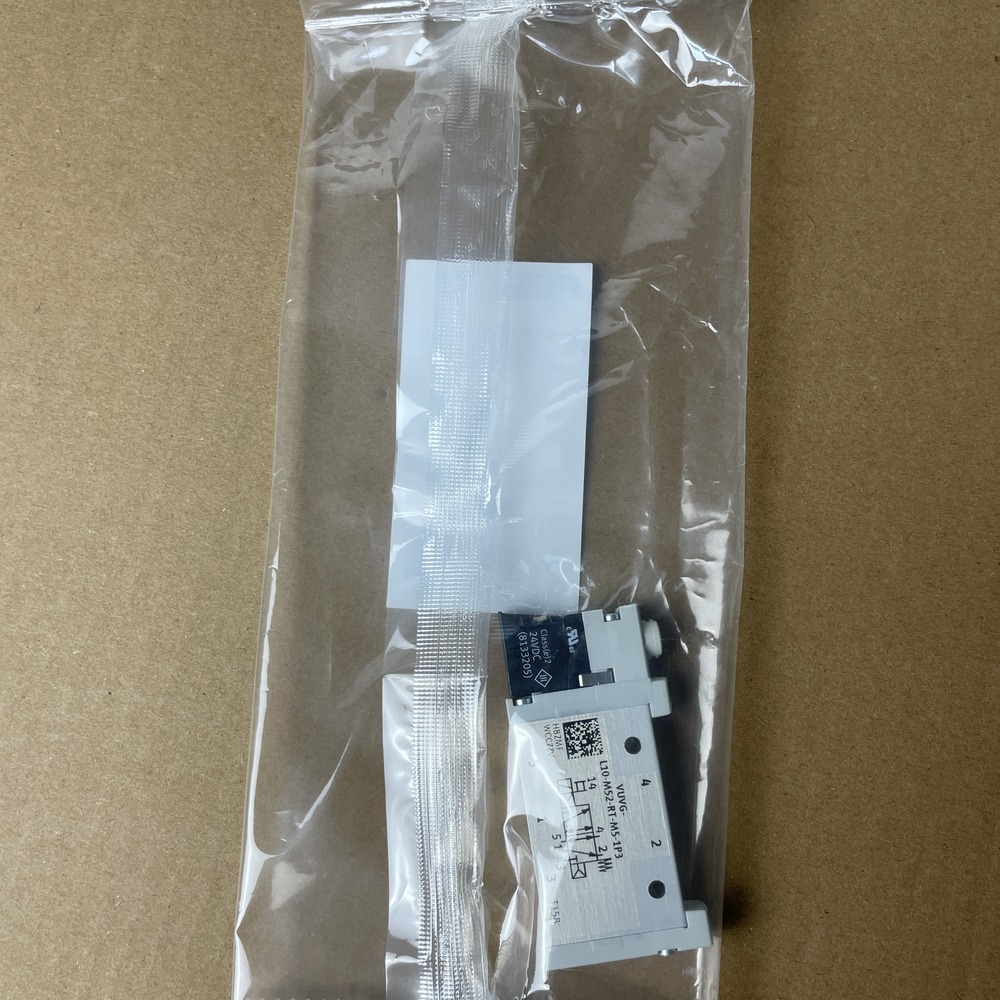

FESTO 费斯托 电磁阀 VUVG-L10-M52-RT-M5-1P3 566457

阀功能二位五通，单稳态

驱动方式电驱动

阀尺寸10 mm

标准额定流量（根据 DIN 1343 标准化）220 l/min

工作气口M5

工作电压24V DC

工作压力0.25 Mpa ... 0.8 Mpa

工作压力2.5 bar ... 8 bar

结构特点活塞闸阀

复位类型弹簧复位 气复位

认证RCM 标志 c UL us - Recognised (OL)

CE 认证（见合格声明）符合欧盟电磁兼容性指令 符合欧盟低电压指令 符合欧盟 RoHS 指令

CE 标记（见合格声明）符合英国 RoHS 指令 符合英国电气设备相关规定

防护等级IP40 IP65 带插座

公称通径3.2 mm

排气功能可节流

密封原理软密封

安装位置任意

手控装置卡入式 自复式 封盖式

先导类型先导控制

先导气源内

符号00992233

搭接正重叠

先导压力 Mpa0.25 Mpa ... 0.8 Mpa

先导压力2.5 bar ... 8 bar

适用于真空否

关闭时间17 ms

打开时间8 ms

持续通电率100%

0 信号的最大正向测试脉冲700 µs

信号为 1 的最大负向测试脉冲900 µs

线圈的特性参数24 V DC: 1.0 W 24 V Dc：低电流相位 0.3 W，高电流相位 1.0 W

允许的电压波动+/- 10 %

工作介质压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明可用润滑介质工作（之后须一直润滑介质工作）

抗振性运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6

环境和介质温度的限制-5 - 50 °C 无保持电流降

耐冲击性冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27

耐腐蚀等级 CRC2 - 中等耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性VDMA24364-B1/B2-L

洁净室适用性，根据ISO 14644-145 级，符合 ISO 14644-1

介质温度-5 °C ... 60 °C

环境温度-5 °C ... 60 °C

产品重量45 g

电气接口通过电气连接板

安装方式在气路板导轨上 使用通孔

气接口，气口 1M5

气接口，气口 2M5

气接口，气口 3M5

气接口，气口 4M5

气接口，气口 5M5

材料说明符合 RoHS 标准

密封件材料HNBR NBR

外壳材料精制铝合金
