Festo DSBC系列气缸参数详解 + 选型指南（附替代方案）
在工业自动化领域，气缸是执行机构的“主力军”。Festo作为全球气动元件领导品牌，其产品线以稳定可靠著称。DSBC系列是Festo最经典、应用最广泛的标准气缸之一，遵循ISO 15552国际标准（原ISO 6431、VDMA 24562），具有高度通用性、互换性强的特点，广泛用于汽车制造、包装机械、电子装配、物料搬运等各类自动化设备。
本文为您详细解析DSBC系列的关键参数、选型方法，并提供实用的替代方案，帮助您在采购或设备维护时做出准确决策。

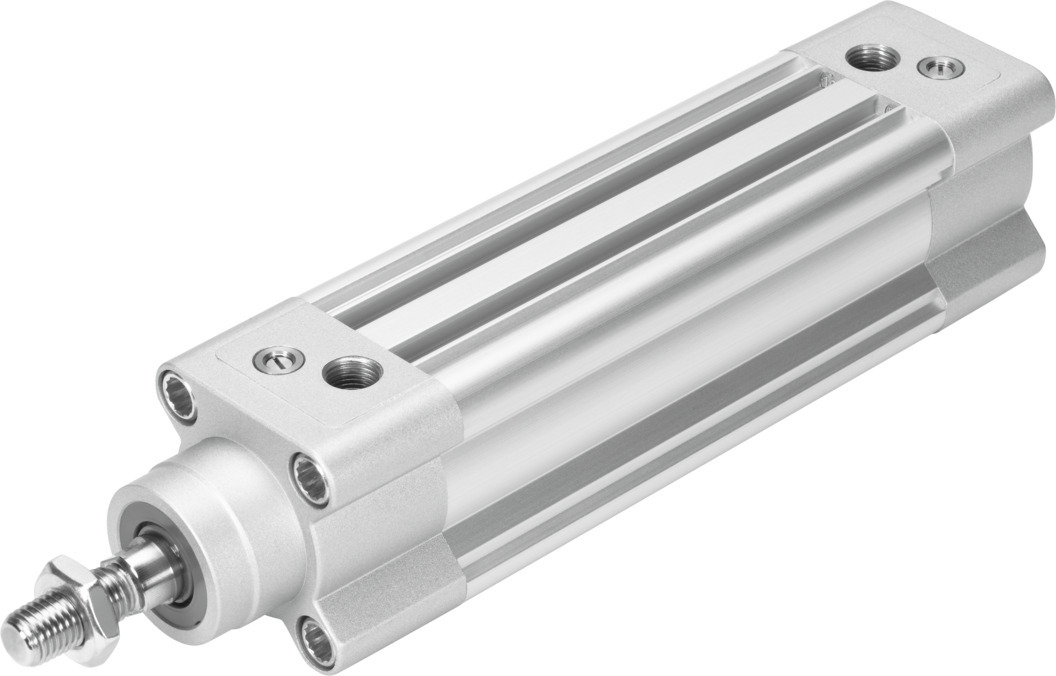

一、DSBC系列气缸简介
DSBC系列属于双作用标准气缸，是Festo在原有DNC系列基础上的升级换代产品。相比老款，它在寿命、密封性能、安装便利性方面均有提升。主要特点包括：
符合ISO 15552标准：与全球主流品牌（如SMC、亚德客等）的同类产品安装尺寸互换，便于替换。
结构坚固：缸体采用铝合金型材，内外壁经硬质阳极氧化处理，耐腐蚀、耐磨。
密封系统优化：采用Festo专利PPS（持久密封系统），显著降低泄漏，延长使用寿命。
传感器槽兼容：缸体四周设有标准传感器安装槽，可兼容多种位置传感器。
规格齐全：缸径从32mm到125mm，行程可定制，覆盖绝大多数工业应用场景。
二、型号命名规则（以常见型号为例）
Festo的DSBC系列型号遵循清晰的命名逻辑。以典型型号为例：
DSBC-32-50-PPS-A
| 代码 | 含义 | 说明 |
|---|---|---|
| DSBC | 系列代号 | 双作用标准气缸，ISO 15552 |
| 32 | 缸径 (mm) | 可选：32, 40, 50, 63, 80, 100, 125 |
| 50 | 行程 (mm) | 标准行程：25~500mm，可按需定制 |
| PPS | 缓冲形式 | PPS：自调节气缓冲（标配，无需手动调节） |
| A | 活塞杆螺纹 | A = 内螺纹；无A = 外螺纹 |
常见后缀补充说明：
| 后缀 | 含义 | 适用场景 |
|---|---|---|
| 无后缀 | 标准型，带PPS自调节气缓冲 | 绝大多数通用场景 |
| A | 活塞杆端内螺纹 | 需要连接不同附件的场合 |
| K2 | 耐腐蚀等级2（中等） | 普通工业环境 |
| K3 | 耐腐蚀等级3（较强） | 潮湿、有腐蚀性气体环境 |
| S | 高温密封（可达120℃） | 高温作业环境 |
| E | 双出杆 | 两端都有活塞杆，两端出力相同 |
【图片建议：型号标签或铭牌局部放大图，标注各部分含义】
三、关键参数详解
| 参数 | 说明 | 选型注意事项 |
|---|---|---|
| 缸径（mm） | 决定气缸推力。常见缸径：32、40、50、63、80、100、125 | 推力=活塞面积×工作气压。建议理论推力＞实际负载的1.5倍。 |
| 行程（mm） | 活塞杆移动距离。标准行程范围25~500mm，特殊可达2000mm | 行程需大于实际工作距离。长行程（＞500mm）需考虑活塞杆弯曲和导向。 |
| 工作压力（MPa） | 允许压力范围0.1~1.2 MPa | 常规使用0.4~0.8 MPa。 |
| 缓冲形式 | PPS自调节气缓冲（标配） | 自动适应负载和速度变化，无需手动调节，简化安装调试。 |
| 安装方式 | 多种可选：通孔（标准）、法兰、耳轴、耳环等 | 根据设备结构选择。标准型缸体四周有通孔，可直接安装。 |
| 使用温度 | 标准型-20℃~+80℃；高温型（S）可达120℃ | 高/低温环境需选特殊密封件。 |
| 耐腐蚀等级 | KBK2（普通）、KBK3（较强）、KBK4（强） | 潮湿、腐蚀性环境需选KBK3或以上。 |
| 材料 | 缸体：阳极氧化铝；活塞杆：不锈钢；密封件：NBR/FKM | 食品/医疗等特殊行业需选无铜、无硅、食品级润滑脂。 |
| 理论推力（N） | 0.6MPa气压下参考值： 缸径32：约480N 缸径50：约1170N 缸径80：约3010N | 实际推力需根据工作气压计算。 |
【图片建议：参数表格截图，或带尺寸标注的三维模型图】
四、选型指南（五步法）
第1步：确定负载与缸径
计算负载所需推力（考虑摩擦力、加速度、安全系数）。
根据工作气压（如0.6 MPa）查Festo产品目录中的理论推力表，选择缸径，确保推力至少为负载的1.5倍。
快速参考表（0.6MPa气压下理论推力）：
| 缸径（mm） | 伸出推力（N） | 缩回推力（N） |
|---|---|---|
| 32 | 483 | 415 |
| 40 | 754 | 633 |
| 50 | 1178 | 990 |
| 63 | 1870 | 1630 |
| 80 | 3016 | 2710 |
| 100 | 4712 | 4410 |
示例：负载200 N，工作气压0.6 MPa，安全系数1.5 → 所需推力300 N → 选择缸径32（推力483N）即可。
第2步：确定行程
测量气缸从缩回到伸出所需移动的距离，再加适当余量（通常5~10 mm）。
注意：行程超过500mm时，活塞杆伸出后易弯曲，建议增加导向机构或选用带导向功能的气缸。
第3步：确认安装方式
DSBC系列提供丰富的安装附件，常见选择：
| 安装方式 | 适用场景 | 附件型号示例 |
|---|---|---|
| 缸体通孔直接安装 | 设备有安装平面，空间紧凑 | 标准缸体自带 |
| 前/后法兰安装 | 需要牢固固定，承受较大负载 | FNC / FPC |
| 耳轴安装 | 需要气缸摆动 | TR / TN |
| 耳环安装 | 需要关节连接 | SGS / SGA |
第4步：选择耐腐蚀等级与密封
普通车间：标准型（无后缀）即可。
潮湿或腐蚀性环境：选K3（不锈钢活塞杆，增强密封）。
洁净室/食品医药：选无铜、无硅、食品级润滑脂版本（需咨询定制）。
第5步：确认传感器与附件
DSBC缸体四周有标准传感器安装槽，可兼容Festo SME/SMT系列磁簧式或电子式位置传感器。
如需精确位置控制，可选用带终端位置锁紧或中间位置检测的特殊型号。
【图片建议：选型流程图，或不同安装方式的图示对比】
五、常见替代方案
当Festo DSBC系列因交期、成本等原因无法采购时，可考虑以下替代方案：
1. Festo同系替代
| 系列 | 特点 | 适用场景 |
|---|---|---|
| DNC系列 | DSBC的前代产品，安装尺寸相同，但缓冲为可调气缓冲（非自调节） | 老设备维护、库存替代 |
| ADN系列 | 紧凑型标准气缸，ISO 21287标准，尺寸更短 | 安装空间更受限的场合 |
2. 其他品牌完全互换替代
由于DSBC符合ISO 15552标准，以下品牌相同缸径、行程的对应系列安装尺寸完全一致，可直接互换：
| 品牌 | 对应系列 | 备注 |
|---|---|---|
| SMC | C95 或 CP96 | C95为ISO 15552标准，CP96为SMC经典系列 |
| 亚德客 (Airtac) | SC 或 SE 系列 | 经济型替代，适合一般工业 |
| Chelic (气立可) | PRA 系列 | 台湾品牌，性价比高 |
| AirTAC | ACQ 系列 | 国产替代主流选择 |
重要提醒：
替代时务必核对缸径、行程、安装方式、活塞杆螺纹、缓冲形式。
不同品牌传感器的安装位置和磁环位置可能有细微差异，如需位置检测，建议一并更换传感器或现场测试兼容性。
高温、腐蚀等特殊环境，替代时需特别注意密封材料和耐腐蚀等级是否匹配。
【图片建议：安装尺寸对比表格或CAD重叠图，展示互换性】
六、选型案例（附选型计算）
项目：某汽车零部件压装设备，需用气缸将工件压入壳体。
所需压入力：1200 N
压装行程：80 mm
工作气压：0.6 MPa
环境：普通车间，无腐蚀
要求：安装空间有限，需直接固定在设备台面上
选型过程：
确定缸径：0.6MPa下，缸径50推力1178N，接近需求；缸径63推力1870N，更安全。考虑到压入力需稳定，选择缸径63。
确定行程：80mm，选标准行程100mm（预留余量）。
缓冲形式：普通速度，DSBC标配PPS自调节气缓冲已足够。
安装方式：设备台面有安装孔，选缸体通孔直接安装。
环境：普通，选标准型（无后缀）。
活塞杆螺纹：需连接压头，选内螺纹（A）。
最终型号：DSBC-63-100-PPS-A
【图片建议：该案例的安装示意图，标注气缸与压头连接方式】
